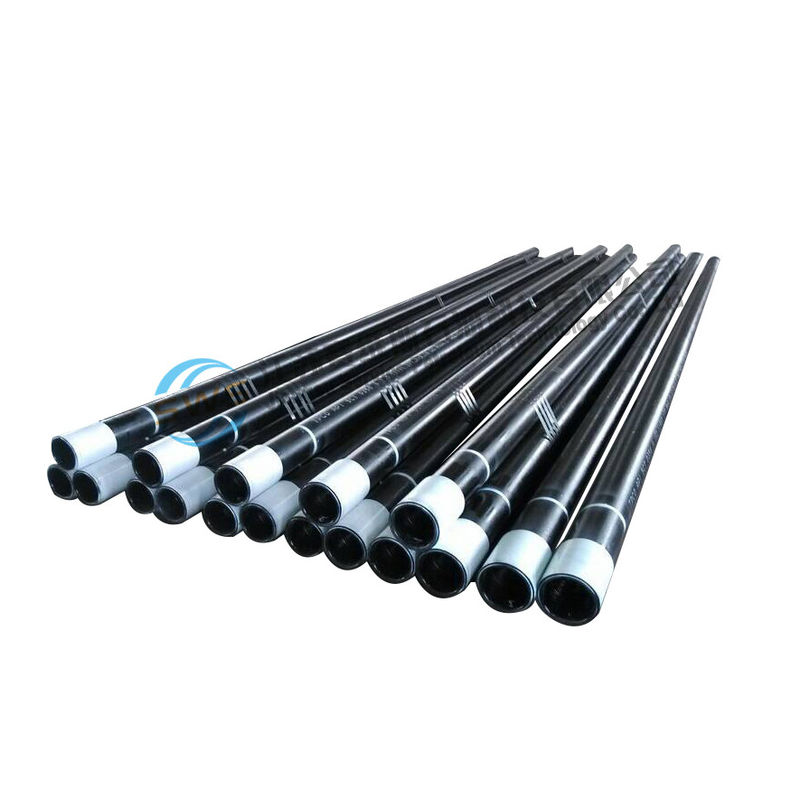

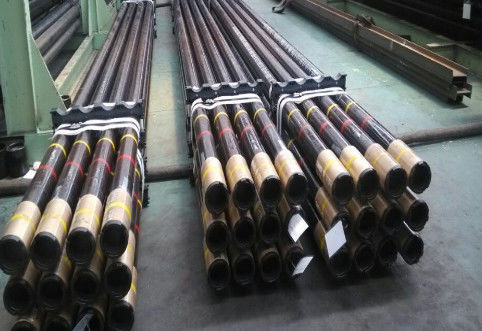

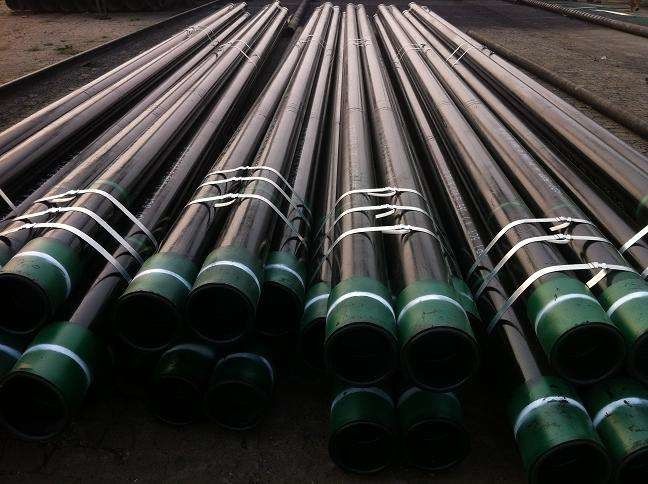

Enveloppe et tuyauterie OCTG API Casing Pipe de gisement de pétrole de K55 L80

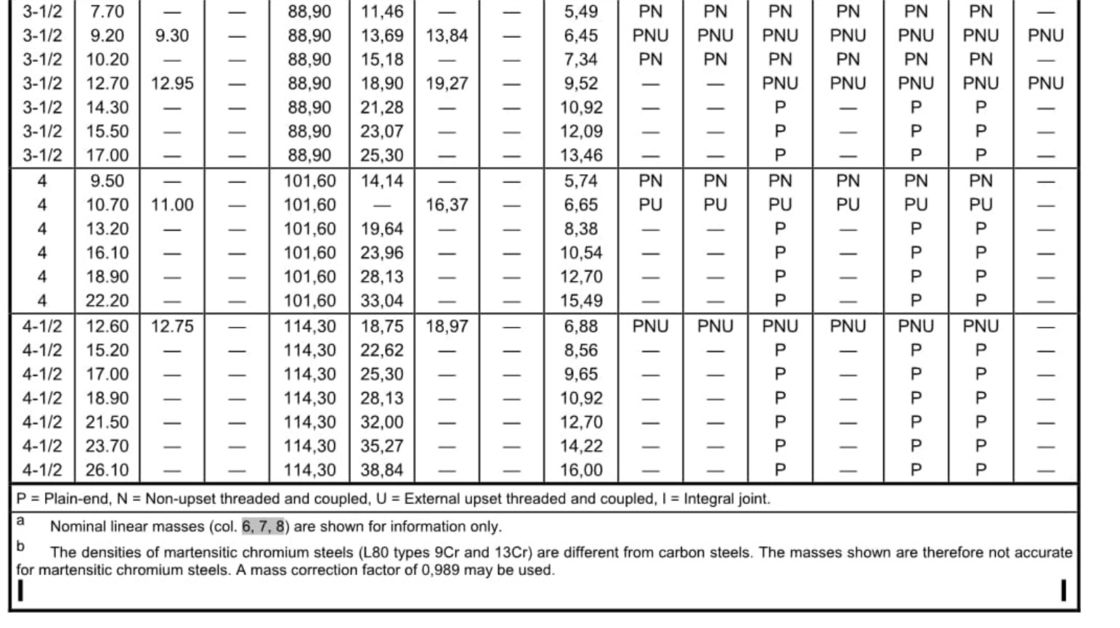

Norme OCTG pour les tubes

Comme pour les tuyaux standard, les tubes OCTG de l'API 5CT sont également de la même qualité de matériau (J55/K55, N80, L80, P110 etc.), mais le diamètre des tubes est jusqu'à 4 1/2et il se termine en différents types tels que BTCLe plus souvent, les connexions épaissisées EUE.

L'API 5CT est une spécification technique standard pour les tuyaux en acier utilisés pour les puits de pétrole dans les industries du pétrole et du gaz naturel.

Outre le boîtier et les tubes, il comprend également les joints de poule, le matériel d'accouplement, le matériau d'accouplement et les accessoires, et établit des exigences pour trois niveaux de spécifications de produits (PSL-1, PSL-2,et PSL-3)Les exigences relatives au PSL-1 sont à la base de cette norme.

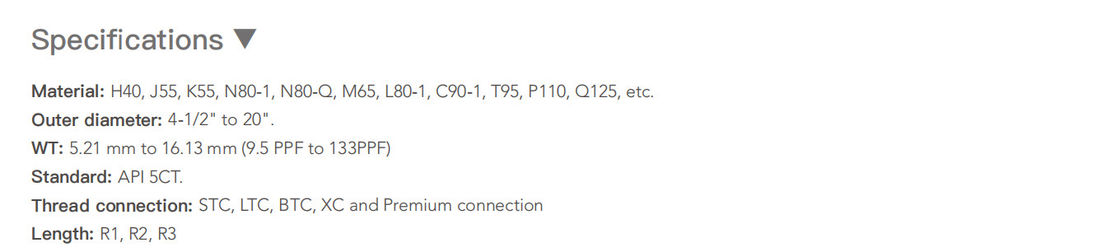

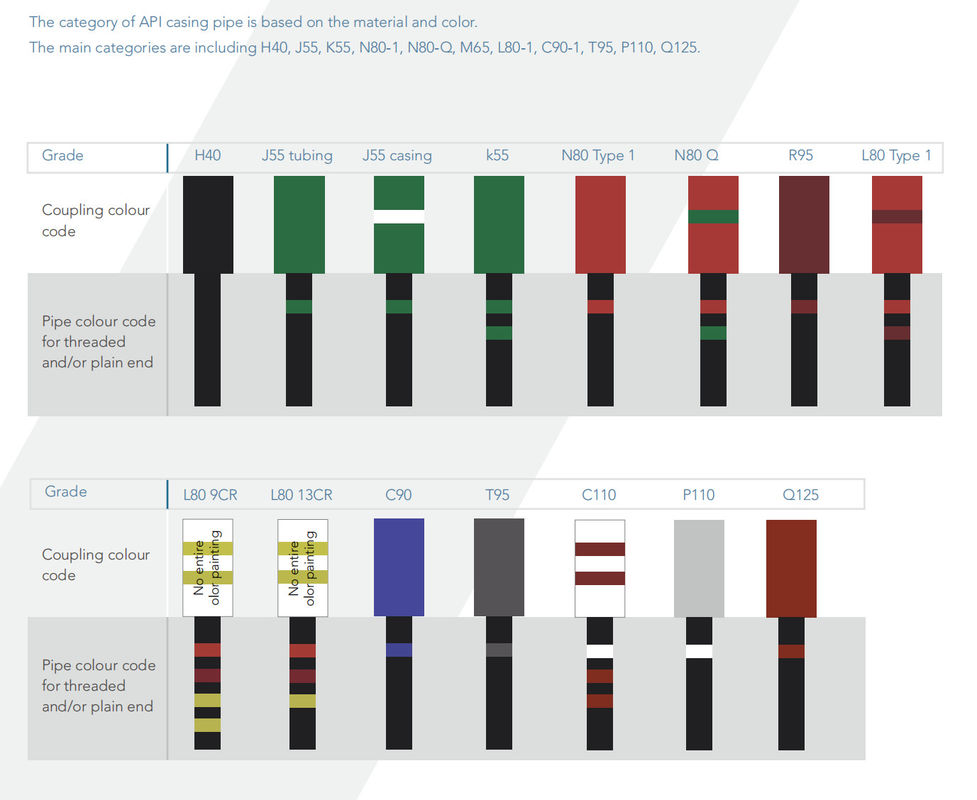

Grades communs

• J55/K55
• N80/N80Q/L80
• C90
• R95/T95
• P110/C110
• Q125

Les liens

L'API 5CT est applicable aux connexions suivantes qui sont conformes à l'API SPEC 5B:
• les personnes âgées- Je ne sais pas.Enveloppe à fils ronds courts
• les personnes âgéesJe vous en prie.Carcasse à fils ronds longs
• les personnes âgéesBC:Enveloppe de fil de soutènement
• les personnes âgéesN.U.:Tubes non déformées
• les personnes âgéesL'UE:Tubes de déverrouillage externes
• les personnes âgéesJe vous en prie.Connexions intégrées de tubes

4 Groupes de grades

• Groupe 1: tous les boîtiers et tubes des catégories H, J, K, N et R
• Groupe 2: tous les boîtiers et tubes des catégories C, L, M et T
• Groupe 3: tous les boîtiers et tubes de la catégorie P
• Groupe 4: Toutes les coques de catégorie Q

Fabrication

Généraux

Conformément à la norme API 5CT, le matériau d'acier utilisé pour la fabrication du billet de tuyau doit être soumis à un traitement de raffinage des grains. Cet acier doit contenir un ou plusieurs éléments de raffinage des grains,comme une certaine quantité d'aluminium, le niobium, le vanadium ou le titane, de sorte que les grains d'austénite de l'acier Grain raffinement.

• Les tuyaux fournis doivent être de type sans couture ou EW.
• Les accouplements, le matériel d'accouplement et les matériaux d'accouplement doivent être sans couture.
• Les tubes à froid doivent être correctement traités thermiquement, sinon ils ne sont pas acceptables.
• Les matériaux de fixation du boîtier et des tubes doivent être des tubes sans couture, sauf si d'autres types sont indiqués sur la commande.

Traitement thermique

Les méthodes de traitement thermique des boîtiers et des tubes API 5CT sont un facteur clé pour les différences dans chaque catégorie. Les produits nécessitant un traitement thermique doivent être soumis à un traitement thermique du corps entier et de toute la longueur.Le produit perturbateur traité thermiquement doit être traité thermiquement sur tout son corps et sur toute sa longueur après perturbation..

Un bloc d'accouplement traité thermiquement séparément est acceptable si la température de finition est supérieure à la température critique supérieure de l'acier traité et que le tuyau est refroidi à l'air.il doit être normalisé.

dans le cas d'un type de soudage, la couture de soudage doit être traitée thermiquement à une température minimale de 540 °C ((1000 °F),ou une certaine méthode de traitement doit être utilisée pour obtenir la structure de martensite non non tempérée dans la soudure.

N80 type 1 et type Q

Les produits en acier de qualité N80 de type 1 doivent être normalisés ou normalisés et trempés au choix du fabricant.
Les produits en acier de qualité N80Q doivent être éteints et trempés.

R95

L'acier de qualité R95 doit être éteint et trempé.

L80

Lorsqu'il est trempé à des températures inférieures à 620 °C (1150 °F), le grade L80 et le grade 13 Cr peuvent être fragiles.

Réglage

R95

R95 les carénages et tubes ne doivent pas être étirés ou élargis après un travail à froid après le trempage final,à l'exception des travaux à froid nécessaires au redressement normal et n'excédant pas 3% du travail à froid par compression.

M65 et L80

À l'exception du traitement à froid requis pour le redressement normal, les produits de catégories M65 et L80 ne doivent pas être soumis à un traitement à froid après traitement thermique final.

C90 et T95

Les produits C90 et T95 peuvent être redressés par rotation à froid, mais le tuyau doit être chauffé à une température minimale de 480 °C ((1000 °F) pour soulager les contraintes après le redressement.le redressement léger de l'embrayage est autorisé pour les produits des catégories d'acier C90 et T95.

C110

Si nécessaire, le produit est redressé par rotation à froid, puis soulagé de contraintes à des températures comprises entre 30°C et 55°C (50°F et 100°F) inférieures à la température de trempage définitive spécifiée,ou redressé à chaud à des températures ne dépassant pas 165 °C (300 °F) en dessous de la température de trempage finale spécifiéeSi nécessaire, il est permis de faire un léger redressement du bec.

Q125

Pour l'alignement, on peut effectuer un redressement par pression gazeuse ou un redressement par rotation à chaud,mais la température à la fin du redressage rotatif ne doit pas être inférieure à 400 °C (750 °F) (sauf si une température minimale plus élevée est spécifiée sur la commande)Si la méthode de redressement rotatif à chaud ne peut pas être utilisée, le produit peut également être redressé à froid, mais le soulagement des contraintes doit être effectué à 510 °C après le redressement.Le produit ne peut être soumis à un soulagement des contraintes après redressement rotatif à froid qu'en accord entre l'acheteur et le fabricant..

Produits finis

Pièces à extrémité plate

Le tuyau à extrémité plate est un tuyau fourni avec des fils non usinés, et il peut être ou non déformé, dans tous les cas, il doit satisfaire à toutes les exigences d'une qualité d'acier spécifique de la présente norme.

Produit avec des fils API

Les boîtiers en acier de qualité H40, J55, K55 ou M65 sont disponibles en fils courts ou longs. Toutefois, si l'acheteur demande un boîtier à fils longs, cela doit être spécifié dans la commande.

Nose arrondie

Le type d'extrémité de tuyau de type "ronde" ou "nose de balle" peut être fourni par le fabricant ou spécifié par l'acheteur pour remplacer les brèches d'angle conventionnelles sur les extrémités filetées des tuyaux de rupture externes..L'extrémité améliorée doit être arrondie de manière à ce que le revêtement soit appliqué et que les surfaces intérieure et extérieure soient arrondies et lisses, sans coins tranchants ni taches.

Le filtrage

Le filtrage du produit, la pratique de calibrage et l'inspection du fil doivent être conformes à la spécification API 5B.L'extrémité du produit ne doit pas être martelée, mais peut être légèrement façonnée pour répondre aux exigences de l'usinage du fil.Pour les aciers de qualité C90 et supérieure, ce formage ne peut être effectué qu'avec le consentement de l'acheteur.

Fabrication des extrémités

Toutes les extrémités du produit doivent être exemptes de taches sur les bords intérieurs et extérieurs et le sablage doit être appliqué aux fils mâles et femelles de qualité C110.

Les défauts

Tous les tuyaux et raccords en tuyaux ne doivent pas présenter les défauts suivants:
a. Toute fissure d'extinction
b. Toute brûlure par arc
c. Tout défaut de fissuration de surface qui réduit l'épaisseur effective nette de la paroi à moins de 87,5% de l'épaisseur de paroi spécifiée peut être confirmé.
d. Lorsque l'inspection non destructive est spécifiée dans la présente norme ou sur une commande, tous défauts de fissuration non superficiels sur la surface extérieure ayant une surface supérieure à 260 mm2 (0,41 pouce 2) sont détectés.
e. Tout défaut de fissuration non superficielle qui réduit l'épaisseur effective de la paroi à moins de 87,5% de l'épaisseur spécifiée de la paroi peut être confirmé à moins de 1,6 mm des deux côtés de la soudure.
f. Toute structure de déformation interne sur tous les produits de déformation peut avoir des coins tranchants ou des changements drastiques de sections pouvant entraîner la suspension de l'outil de type crochet à 90 °.
g. Tout défaut de fissuration de surface non linéaire sur la surface intérieure de la partie filetée externe du tube sanitaire avec une profondeur supérieure à 10% de l'épaisseur de paroi spécifiée.

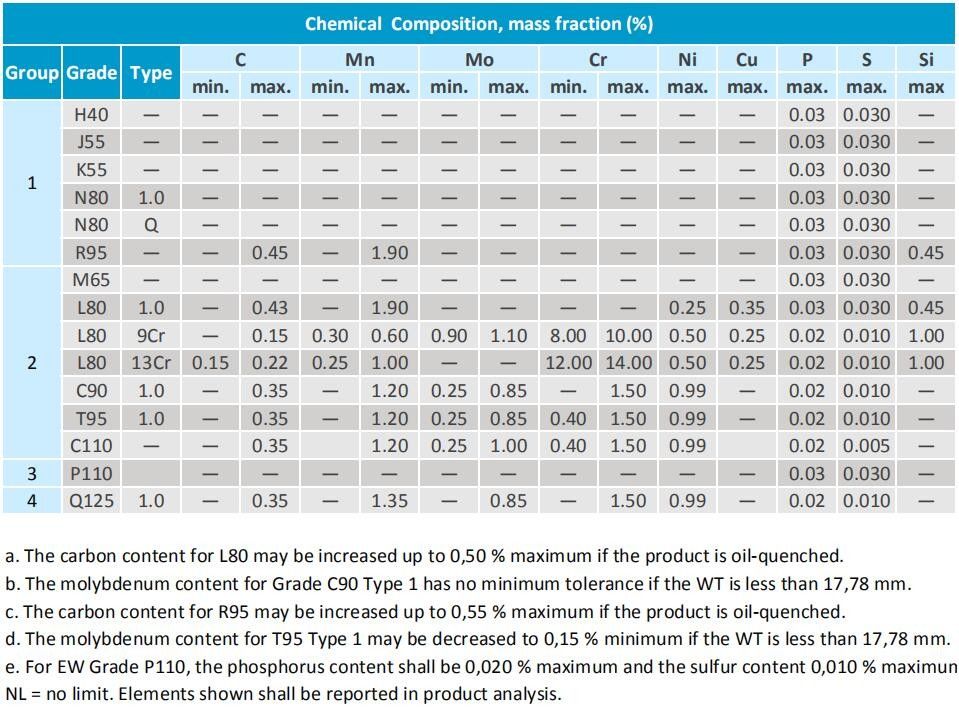

Composition chimique

Le produit doit être conforme aux prescriptions précisées dans le tableau de composition chimique pour la qualité et le type d'acier spécifiés.le fabricant indique quand l'acheteur demande le rapport le plus bas et le plus élevé de tous les éléments intentionnellement ajoutés à chaque lot (quel que soit le but de son ajout).

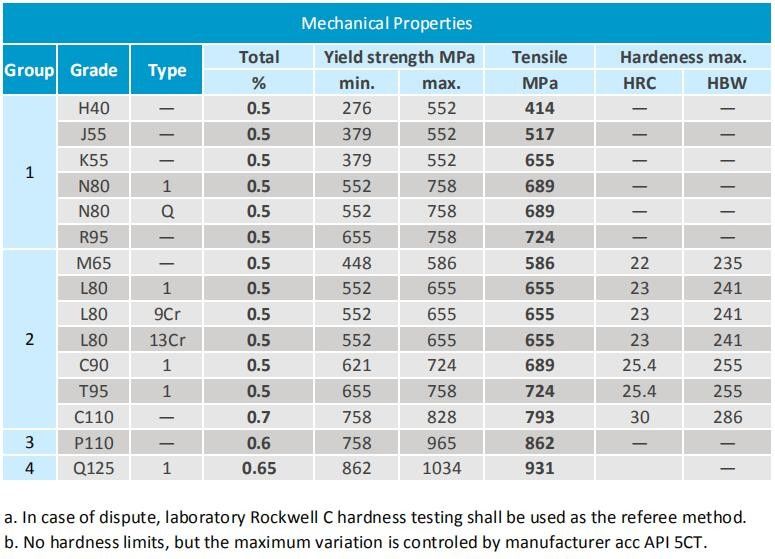

Propriétés mécaniques

Le produit doit satisfaire aux exigences de résistance à la traction spécifiées dans la présente norme.Les propriétés de traction de l'enveloppe et du tuyau de rupture (à l'exception de l'allongement) doivent être conformes aux prescriptions du corps du tuyau.En cas de litige, les propriétés de la zone de déformation (à l'exception de l'allongement) sont déterminées en coupant le spécimen de la déformation.
