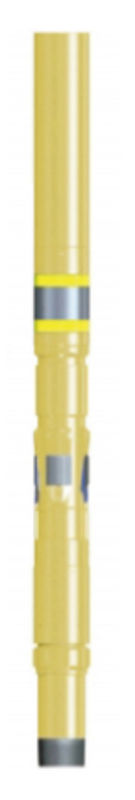

Cintre de scellage de revêtement de gisement de pétrole de MPA Max Od Of Body 214Mm de la capacité 25 de la pression T 30 de l'emballeur Size245×178
Cintre résistant de revêtement d'API Oilfield H2s pour le cimentage
Le cintre de revêtement de Mchanical, avec de doubles cônes, des glissements de double-rangée et de doubles cylindres, est placé hydrauliquement en appliquant la pression par la ficelle de rodage. Une boule de établissement est distribuée ou lâchée au siège de boule établi dans le collier de débarquement. La pression appliquée pousse glisse le cône dans la position réglée.
Caractéristiques :
1, Theis a placé hydrauliquement, applicable à différents puits, particulièrement aux puits profonds.
2, avec deux mécanismes de établissement différents, la boîte ont placé facilement.
3, travaillant avec le transporteur CARRÉ d'arrangement-boule, convient aux applications dans les puits horizontaux ou haut-déviés.
4, l'élément de cachetage de piston est faits de nitriles/fluor en caoutchouc pour les estimations à haute pression et de la température.
5, les pièces principales sont fabriqués avec l'acier allié de haute résistance fournissant la résistance élevée d'éclat/effondrement.
Paramètres de propriété
Avantages et caractéristiques :
1- Pour le cimentage de revêtement du problème de acheminement de l'eau de pétrole et de gaz fournir le dispositif de secours d'emballeur
2- Tube en caoutchouc d'emballeur en caoutchouc de l'utilisation HNBR
3- 50 MPA ou tension, résistance thermique de 204 degrés.
Le cintre de revêtement avec un emballeur peut effectivement sceller l'espace annulaire de recouvrement et empêcher la migration de liquide/de gaz entre l'enveloppe et la formation de causer l'acheminement de gaz.
Après le cimentage, placez l'emballeur. Soulevez la ficelle de perceuse pour créer un en cloche et circulez la boue excédentaire de ciment sans affecter la formation inférieure.
Principe :
Après le tuyau de queue est abaissé dans la position conçue, suit la procédure normale de l'établissement, de renverser, de cimenter, et de se cogner, soulever la ficelle de perceuse prolongez jusqu'à le bloc de scellage sur l'outil, et posez-le sur le visage d'extrémité supérieure du tube de retour. Abaissez la ficelle de perceuse, coupez les goupilles, et le tube en caoutchouc augmente sous la force externe, formant un joint efficace entre l'enveloppe supérieure et le tube de retour.
| données techniques de 技 术 参 数 | taille de 规 格 | ||||
| 340×245 | 245×178 | 178×140 | 178× 127(114) | 140×102 (95,89) | |
| -140 | |||||
| charge t de suspension rotaed par 额定悬挂载荷 | 240 | 120 | 50 | 50 | 30 |
| pression t d'emballeur de 封隔器座封压力 | 30 | 30 | 30 | 30 | 30 |
| MPA de scellage de capacité de 密封能力 | 25 | 25 | 25 | 25 | 25 |
| le 悬挂剪钉剪切压力 cisaillent la pression du MPA accrochant de clous de cisaillement | 7--8 | 7---8 | 7--8 | 7---8 | 7---8 |
| le 球座剪钉剪切压力 cisaillent la pression du MPA de clou de cisaillement de manchon | 17--18 | 17--18 | 17---18 | 17---18 | 17---18 |
| le 座封剪钉剪切压力 cisaillent la pression du clou de scellage t de cisaillement de siège | 12 | 12 | 12 | 12 | 12 |
| le 空芯胶塞剪钉剪切压力 cisaillent la pression du MPA en caoutchouc creux de clous de cisaillement de prise | 10--12 | 10--12 | 10--12 | 10--12 | 10--12 |
| 本体最大外径 OD maximum du corps millimètre | 308 | 214 | 155 | 151 | 117 |
| identification de 本体内径 du corps millimètre | 220 | 155 | 121 | 108 | 97 (82,75) |
| longueur de 回接筒长度 du tube de retour millimètre | 500 | 500 | 300 | 140 | |
| identification de 回接筒内径 du tube millimètre de retour | 255 | 190 | 134 | 105 | |
| épaisseur enfermante millimètre de costume de 适用的套管壁厚 | 8,33, 9,65, 10,92, | 8,94, 10,03, | 9,19, | 9,19, 10,36, | 6,20, 6,98, 7,72, |
| 12,19, | 11,05, | 8,05 ; | 11,51 | 9,17 | |
| 13,06 | 11,99 | 6,91' | |||
| 5,87 | |||||
