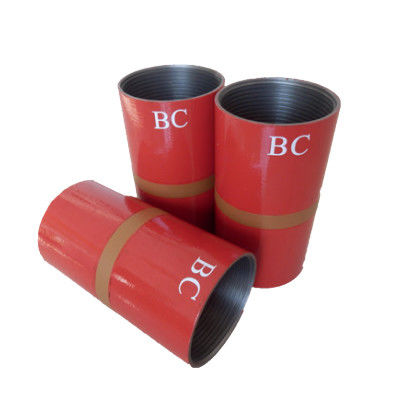

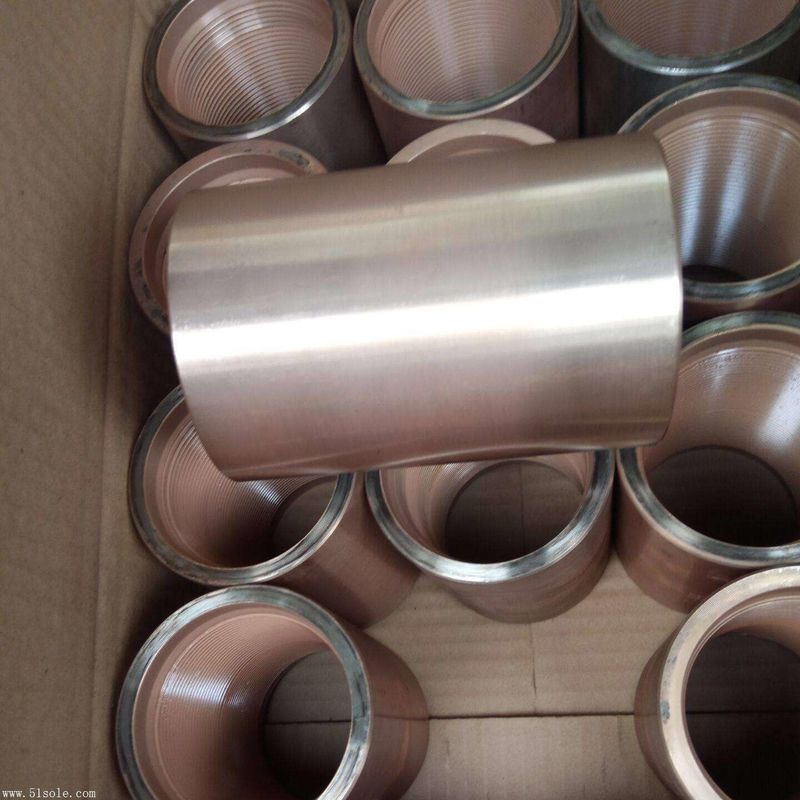

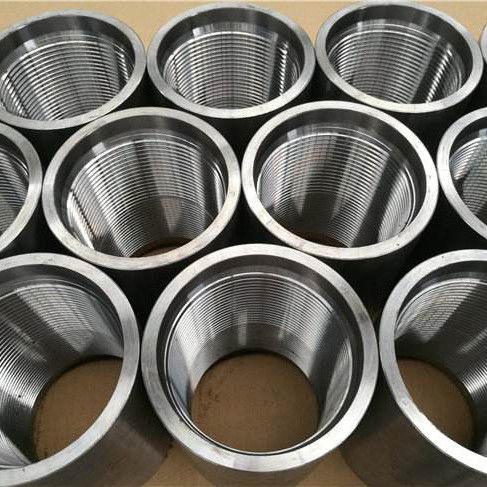

Norme enfermante des accouplements api 5CT des accouplements SMLS de gisement de pétrole de BTC 127mm
| Standards: | API 5CT | Grades: | J/K55, N80-1/Q, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, 13Cr superbe, P110, P110-13CR, TP110S |
| Size range: | OD-127mm-356.12mm (4-1/2 » - 13-3/8") | Thread buckle type: | BTC/STC/LTC |
| Manufacturing type: | sans couture | Inspection: | NDT et etc. selon api 5ct et 5b |
| High Light: | Accouplements enfermants de SMLS,Accouplements de gisement de pétrole d'EUE NUE,accouplements de gisement de pétrole de 127mm |
||
L'équipement de l'appareil doit être équipé d'un système de freinage et d'un dispositif de freinage.
Nom du produit: accouplements de boîtiers; SMLS; accouplements UEE & NUE; Utilisation d'outils de champs pétrolifères; matériau de stockage d'accouplement
Les normes suivantes s'appliquent à l'appareil:
Matériau/grade d'acier: J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S, etc. La valeur de l'acier est déterminée en fonction du niveau de l'acier.
Les spécifications: OD-127mm-356.12mm (4-1/2"-13-3/8")
Type de boucle de fil: BTC/STC/LTC
L'accouplement du boîtier est la partie de connexion du boîtier pour transmettre la charge environnementale, et est également le maillon faible qui est sujet aux accidents de défaillance.
Il est bien connu que l'intégrité du puits dans le cycle de vie n'est pas seulement limitée par la résistance des fils de raccordement du boîtier, mais aussi par les performances d'étanchéité des fils d'accouplement (Han et Wang,1999),Par conséquent, il est de grande importance d'étudier l'intégrité d'étanchéité du couple de boîtier sous une charge non uniforme.
Couplings de boîtiers:Une courte longueur de tuyau utilisée pour connecter deux joints deenveloppeUn raccordement de boîtier a des fils internes (femellesforme du filLes deux joints de l'enveloppe sont enfilés dans des extrémités opposées de l'accouplement de l'enveloppe.
Liste des tailles de couplage STC/LTC
| taille (en) | tuyau OD mm | le coupleur OD W mm | Longueur min NL mm | diamètre du trou Q mm | profondeur de forage q mm | largeur de surface du roulement b mm | Le point de contact est le point A. | Distance de l'extrémité du tuyau au centre de couplage après serrage J mm | Numéro de fil pour chaque pouce | poids en kg pour le couplage court | poids en kg pour le coupleur long |
| 4-1/2" | 114.3 | 127 | 158.75 (courte)/177.8 (longue) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 (courte)/196.85 (longue) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2" | 139.7 | 153.67 | 171.45 (courte) /203.2 (longue) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (courte) /228.6 (longue) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9 à 5/8" | 244.48 | 269.88 | 196.85 (courte) /266.7 (longue) | 248.44 | 11.0 | 6.35 | 3 et demi | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4" | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | 3 et demi | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | 3 et demi | 12.7 | 8 | 25.66 | - |
| 16 pouces | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | 3 et demi | 12.7 | 8 | 34.91 | - |
| 18 à 5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | 3 et demi | 12.7 | 8 | 54.01 | - |
| 20 pouces | 508 | 533.4 | 228.6 (courte)/292.1 (longue) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |
Liste des tailles de couplage BTC
| taille (en) | tuyau OD mm | le coupleur OD W mm | Longueur min NL mm | diamètre du trou Q mm | largeur de surface du roulement b mm | Le point de contact est le point A. | Distance de l'extrémité du tuyau au centre de couplage après serrage J mm | Numéro de fil pour chaque pouce | poids en kg |
| 4-1/2" | 114.3 | 127 | 225.42 | 117.86 | 3.18 | Une moitié. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2" | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9 à 5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4" | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16 pouces | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8. Je vous en prie. | 12.7 | 5 | 40.28 |
| 18 à 5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8. Je vous en prie. | 12.7 | 5 | 62.68 |
| 20 pouces | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8. Je vous en prie. | 12.7 | 5 | 50.1 |
