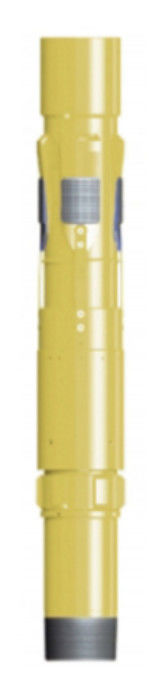

hydraulique-ensemble de cintre de revêtement
Le cintre de revêtement de hydraulique-ensemble est placé hydrauliquement par pression appliquée par la ficelle de rodage, et est conçu pour soutenir le milieu aux charges lourdes de revêtement. Le cintre est très utilisé dans les puits déviés profonds et hauts, où la mise en action de mécanique-setmay ne soit pas préférée. Une boule de établissement est lâchée et/ou distribuée à un siège de boule dans le collier de débarquement ou la ficelle courante. Les actes de différence de pression sur le cylindre hydraulique, se déplaçant glisse vers le haut des cônes dans la position réglée.
Avantages et caractéristiques :
1- Ensembles de cintre avec la pression hydraulique appliquée
2- Aucune rotation de tuyau requise pour placer le cintre
3- Accrocher capable de grand secteur de glissement modéré à de longs revêtements
4- la conception de Multi-cône fournit assurent l'intégrité à haute pression ou de la température
5- Le mécanisme toujours hydraulique de settinbg est usine examinée pour assurer la fiabilité de downhole.
6- Disponible dans le puits de gaz aigre utilisant le matériel spécial
| données techniques de 技 术 参 数 | taille de 规 格 | |||||
| 340×245 | 245×178 (140) |
178×140 | 178× 127(114) | 168×114 | 140×102 (95,89) | |
| charge t de suspension rotaed par 额定悬挂载荷 | 240 | 120 | 50 | 50 | 50 | 30 |
| MPA de scellage de capacité de 密封能力 | 25 | 25 | 30 | 25 | 25 | 25 |
| le 悬挂剪钉剪切压力 cisaillent la pression du MPA accrochant de clous de cisaillement | 7--8 | 7---8 | 25 | 7---8 | 7---8 | 7---8 |
| le 球座剪钉剪切压力 cisaillent la pression du MPA de clou de cisaillement de manchon | 17--18 | 17--18 | 7--8 | 17---18 | 17---18 | 17---18 |
| le 空芯胶塞剪钉剪切压力 cisaillent la pression des clous en caoutchouc creux de cisaillement de prise, MPA | 10--12 | 10--12 | 10--12 | 10--12 | 10---12 | 10--12 |
| 本体最大外径 OD maximum du corps millimètre | 308 | 215 | 150 | 151 | 138 | 117 |
| identification de 本体内径 du corps millimètre | 220,5 | 155 | 121 | 108,6 (97,2) | 97,2 | 97,2 (82,75) |
| longueur de 回接筒长度 du tube de retour millimètre | 500 | 500 | 300 | 300 | 140 | |
| 回接筒内径 Identification du tube de retour millimètre |
255 | 187 | 130 | 124 | 102 | |
| épaisseur enfermante de costume de 适用的套管壁厚 millimètre |
8,33, 9,65, 10,92, 12,19 13,06 |
8,94, 10,03, 11,05, 11,99 | 9,19, 8,05, 6,91' |
9,19, 10,36, 11,51 | 7,32, 8,94, 10,59, 12,06 | 6,20, 6,98, 7,72, 9,17 |
